ARM9采用5级流水线操作：指令预取、译码、执行、数据缓冲、写回。ARM9设置了16个字的数据缓冲和4个字的地址缓冲。这5级流水已被很多的RISC处理器所采用，被看作RISC结构的"经典"。

　　3.硬件设计

　　3.1 S3C2410A微控制器

　　电路板上的ARM微控制器S3C2410A采用了ARM920T核，它由ARM9TDMI、存储管理单元MMU和高速缓存三部分组成。其中，MMU可以管理虚拟内存，高速缓存由独立的16KB地址和16KB数据高速Cache组成。ARM920T有两个内部协处理器：CP14和CP15。CP14用于调试控制，CP15用于存储系统控制以及测试控制。

　　 S3C2410A集成了大量的内部电路和外围接口：

　　　·LCD控制器(支持STN和TFT带有触摸屏的液晶显示屏)
　　　·SDRAM控制器
　　　·3个通道的UART
　　　·4个通道的DMA
　　　·4个具有PWM功能的计时器和一个内部时钟
　　　·8通道的10位ADC
　　　·触摸屏接口
　　　·I2C总线接口
　　　·12S总线接口
　　　·两个USB主机接口
　　　·一个USB设备接口
　　　·两个SPI接口
　　　·SD接口
　　　·MMC卡接口

　　S3C2410A集成了一个具有日历功能的RTC和具有PLL(MPLL和UPLL)的芯片时钟发生器。MPLL产生主时钟，能够使处理器工作频率最高达到203MHz。这个工作频率能够使处理器轻松运行WinCE、Linux等操作系统以及进行较为复杂的信息处理。UPLL则产生实现USB模块的时钟。

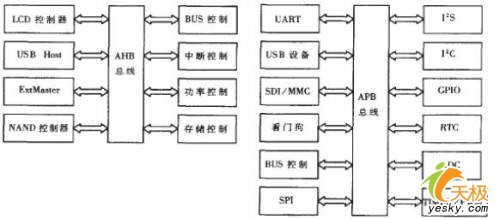

　　下图显示了S3C2410A的集成资源和外围接口：

　　我们需要对上图中的AHB总线和APB总线的概念进行一番解释。ARM核开发的目的，是使其作为复杂片上系统的一个处理单元来应用的，所以还必须提供一个ARM与其它片上宏单元通信的接口。为了减少不必要的设计资源的浪费，ARM公司定义了AMBA(Advanced Microcontroller Bus Architecture)总线规范，它是一组针对基于ARM核的、片上系统之间通信而设计的、标准的、开放协议。

　　在AMBA总线规范中，定义了3种总线：

　　(l)AHB-Advanced High Performace Bus，用于高性能系统模块的连接，支持突发模式数据传输和事务分割；
　　(2)ASB-Advanced System Bus，也用于高性能系统模块的连接，支持突发模式数据传输，这是较老的系统总线格式，后来由AHB总线替代；
　　(3)APB-Advanced PeriPheral Bus，用于较低性能外设的简单连接，一般是接在AHB或ASB系统总线上的第二级总线。

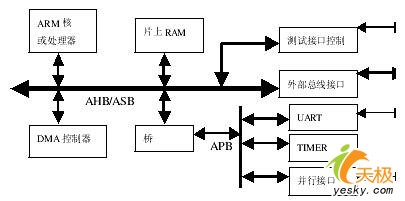

　　典型的AMBA总线系统如下图：
