2 系统设计实现

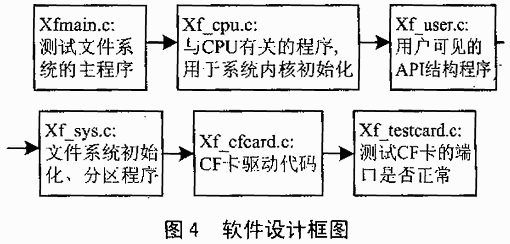

根据上述原理，可完成软件设计，其基本框架如图4所示，分为六个主要部分。

其中，CF卡驱动程序设计的关键是CF卡的存取操作函数所采用的命令码有些不同。另外，我们使用驱动程序对象来代表CF卡设备驱动程序。该驱动程序对象对于用户是部分不透明的，数据项包括读写函数的指针，这些函数由文件系统程序输出（包括两部分函数，用户可见API函数调用和用户不见驱动存取函数）。此对象的数据结构声明如下：

typedef struct CF_XFILE_DRIVER

{

BYTE driver_name; /*介质标示；CF卡、IDE硬盘、Flash卡、RAMDISK等，删除驱动的话，需要重新记录DRIVER号*/

…… /*IRP处理函数*/

} CF_XFILE_DRIVER；

如果有多个CF卡，需要用另外一个特定的数据结构Next_Driver来把它们水平连接在一起。然后，用链表来管理这些数据结构，管理方式类似于WDM（Windows Driver Model）。

3 测试分析

经过调试运行，该文件系统性能良好。与我们之前已经移植过的Nucleus、μC/OS- II、UNIX的操作系统的文件系统相比，本文介绍的文件系统可移植性更强；除了文中着重介绍的CF卡，经过对底层驱动的简单修改就可以应用于其它存储介质如RAMdisk、IDE硬盘、Flash等（其中IDE硬盘和Flash也已经调试成功）。另外，本文介绍的文件系统对硬件平台的配置要求降低，并且对于文件操作的运行速度并未减慢。

--
